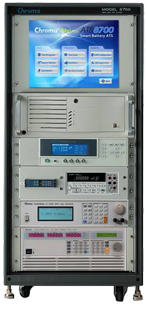

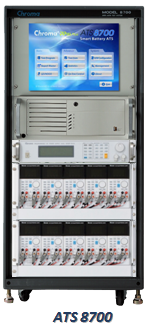

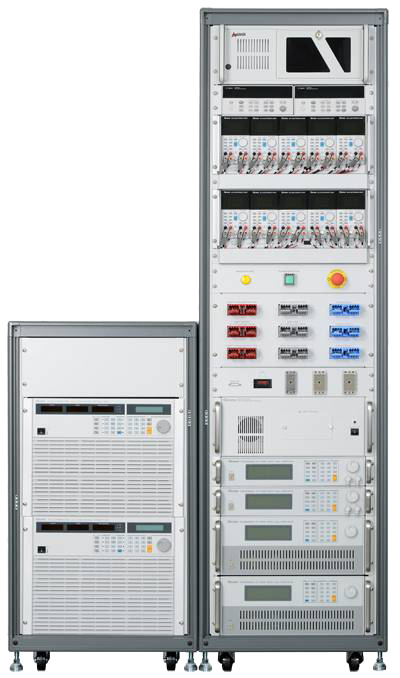

电池包自动测试系统8700
 点击放大 |
|
详细说明
主要特色：
- 针对电池特性优化的标准测试项目，测试效能佳
- 特别针对生产线上使用所需，软体功能操作简单
- 弹性架构软体平台
- 测试程序编辑功能
- 测试报告格式编辑功能
- 测试报告产生器
- 统计分析报表编辑功能
- 用户权限设定
- 发布控制
- 活动纪录
- 支援 Bar Code Reader
- 因应业界测试需求可扩充硬体，BMS通讯介面与增加新测试项目
- 特别设计机柜，更适合使用于生产线
- Windows 98/2000/NT/XP软体平台
Chroma 将在将电力电子产业耳熟能想的8000系统的成功经验转移到电池应用领域，开发电池产业专用的测试项目(Test Item)，可进行电池管理系统(BMS)的自动化测试，生产线工程半成品与成品测试与电池模组长期的保养与维护需求。
8000(8700)系统具备灵活的硬体架构，可选择多种硬体，例如直流电源供应器、电子负载、LCR表、六位半数位电表等，透过不同硬体配置，可符合不同应用的自动测试需求；针对电池业界产品高度客制化与多样化的测试需求的现状，可扩充硬体与增加新测试项目。可支援的范围为：
放电能力：
- 2.6kW～15.6kW/ 0～80V/ 0～1000V/ 0～1000A
- 主/从控制并联操作达93.6kW
充电能力：
- 600W～15kW/ 0～1000V/ 0～375A
- 简易主/从并联及串联操作模式，可并联五个单机
8000 (8700)系统特别针对电池模组的特性，量身订作并优化标准测试项目，测试效能佳，软体功能操作简单，容易使用，符合生产线需求。
Chroma 8700 自动测试系统运行于Windows98/2000/NT/XP 环境下，在简单易学的Windows环境下为测试工程师提供专用的电源测试系统，并且方便使用Windows资源。
电池管理系统 (BMS) 功能测试，电池 (故障) 模拟器
电池芯电压模拟不平衡测试/过高电压测试/过低电压测试/过电流测试/输出阻抗测试/电池管理系统参数比对/精准度测试/其他客制化项目。
应用范围： 电动自行车／电动机车／储能系统／电动车电池模组
特点：
- 20串～25串的电池芯状态模拟
- 主动平衡与被动平衡功能测试
- 电压电流使用范围具备可扩充性
- 开放式测试程序编程，可依使用者需求增加
- 电池组双输出设计检测
- 电阻量测
- 电池管理系统积体电路(BMS IC)韧体烧录
- 电池管理系统(BMS)通讯检测
- 电池管理系统(BMS)通讯介面：CANBus／RS485／RS232
- 电池管理系统(BMS)工耗量测
- 电压/电流/温度 校正
- 过电压保护测试 (可同时参考充电电流状态)
- 低电压保护测试 (可同时参考放电电流状态)
- 过放电流保护测试
- 充放电过温度保护测试
标准测试项目
- 过高电压测试(可设定多段)
- 过低电压测试(可设定多段)
- 过充电电流测试(可设定多段)
- 过放电电流测试(可设定多段)
- 过温度保护测试(可设定多段)
客制化测试项目
- BMS IC 唤醒 & 韧体烧录 & 参数烧录
- BMS IC 资料比对
- BMS IC 电压校正／电流校正／温度校正
- 充放电测试与BMS 量测精准度测试
- 平衡功能检测
电池模组半成品测试与成品测试，生产线应用 (End of Line Test)
电池组充放电测试/过电流测试/直流阻抗测试/交流阻抗测试/输出阻抗测试/短路测试/其他客制化项目。
电池模组维护与认证测试
应用范围：任何电池组与电池包
测试项目：
- 直流阻抗量测
直流阻抗会影响电池芯的容量，以及电池芯充放电的压差程度。 可藉直流阻抗诊断电池芯状态良好与否。
- 容量测试
确认各电池芯的容量。同电池组内的各电池芯容量应极为相近，过大的容量差距会严重影响电池组的整体效率。
- 电池芯平衡测试
将电池组内的各电池芯调整至指定电压，使各电池芯达到能量平衡，以避免电池芯不匹配造成电池包容量劣化。定期实施电池芯平衡有助于电池组容量与寿命的最大化。另外，也可利用此功能制造各电池芯电压不平衡的条件，以进行电压不平衡(如UL2271)的相关测试。
