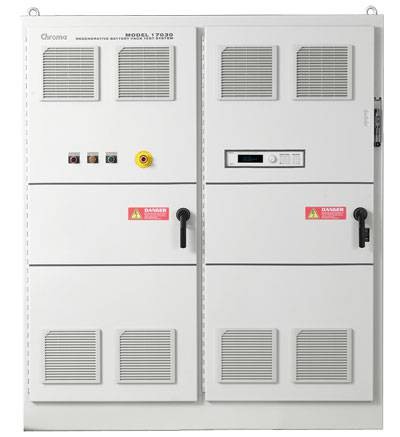

能源回收式电池包测试系统17030
 点击放大 |
|
详细说明
主要特色：
- 工业标准大电流充放电测试：IEC、SAE、GB…等
- 电池放电能量回收再利用，省电，环保，低热能产出，省下电费与空调费用，降低生产成本
- 动态电流充放电功能，实际路况电流波形测试
- 透过并联可增加设备功率
- 10ms 数据采集速度
- 供电模式
- 定电流/定电压/定功率充电
- 定电流/定电压/定功率放电
- 高功率设备
- 电压范围：10～1200V
- 电流范围：0～1000A
- 功率范围：0～350kW
- 软体整合功能
- 整合恒温恒湿箱
- 与多通道电池芯电压/温度量测(最大192通道)
- BMS资料读取
Chroma 17030系统是专门为高功率二次电池组测试而开发的高精密充放电设备，采用可回收能源设计架构，将电池组放电产生的电能回收再利用，解决放电时能量虚耗的问题；鉴于能源议题，绿能产品在生产时应该使用符合环保观念的生产方式，传统的设备以热能的方式处理，放电能量虚耗成热能，又需要更多的空调设施，让设备降温。除了为使用者带来庞大的经济效应，也解决作业空间热处理不易的问题，并符合环保需求。
Chroma 17030系统具备可并联功能，可与相同型号设备进行并联，增加了使用者使用设备上的弹性，可达到设备高利用率。
Chroma 17030系统具备工况模拟功能(动态电流波形模拟测试)，电池组的使用方式都是快速与不规格的电流状态，透过工况模拟功能，电池组的使用状态才能真实的反应在电池上，硬体具备无 接缝式充放电转换功能，可快速的进行充放电切换，转换过程中不会延迟，编程中设定模拟快速充放电模式，可模拟电池实际使用状态。并支援FUDS的测试需求。
Chroma 17030系统搭配Battery pro软体，具备弹性的编程功能，可进行各通道完全独立测试，符合电池组高客制与多样化的需求，符合二次电 池组的各项测试需求，具备高度的稳定性与安全性，具备断电复归功能，让使用者测试资料不中断。

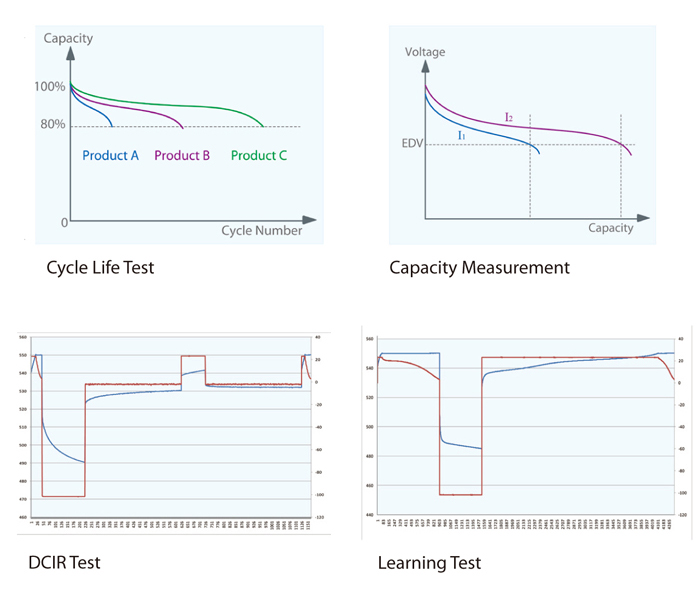

高精准度的输出与量测规格保障测试品质，适用于需要可靠数据的检测。可应用的产业范围包含电动车厂、储能系统商，电池模组厂等，适合用于：电池管理系统测试、电池组续航力测试等、产品进出货检验、设计验证研究、电池组生产线上容量学习(Learning)与直流内组测试等用途。
针对电池测试做了多项安全设计，测试过程有过电压、过电流、等异常检出功能，保障测试过程安全；资料保存机制，当遇到电脑异常与瞬时断电异常可将资料保存于记忆体不遗失并记录中断状态，重新启动后可选择继续测试。
系统特色
能源回收
- 可回收能源设计，不会产生巨大的热能消耗
- 使用者可节省设备与环境降温的空调费用
- 电网端电流总谐波失真低于5%
- 额定功率下，功率因素大于0.9
- 额定功率下效率85%

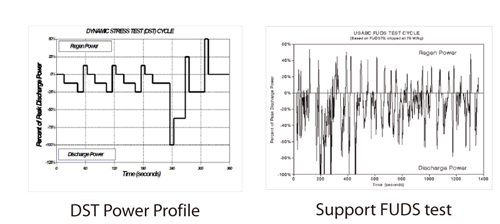

工况模拟(动态电流波形模拟测试)
电池组的使用方式都是快速与不规格的电流状态，透过工况类比，电池组的使用状态才能真实的反应在电池上。

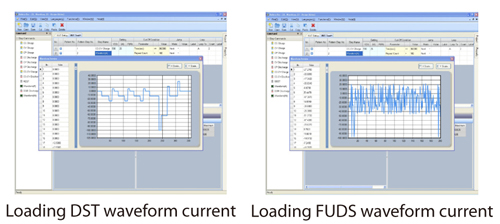

- 类比电池实际使用的动态充放电波形，在此动态电流模式下 (Waveform)
- 工步可设定读取指定电脑内存放电流波形的Excel档案
- 每通道可储存720,000点, 进行长时间动态测试，时间间隔可 设定10msec～999sec
并联功能
具备可并联功能
可与相同型号设备进行并联，增加了使用者使用设备上的弹性，可达到设备高利用率。
- 可并联(同机型，最大可并联4台)
- 可独立使用
高频取样量测技术(更精准容量测试)
一般电池测试机，使用电脑软件中依据电流值计算电量。因为资料传输技术导致测试资料传输的速度会被有限制，针对动态电流的容量计算，误差就会
很大。Chroma 藉由提高取样率(参考图Chroma充放电机取样速度示意图)，改采每20us取电压与电流值，并透过两次积分法，最快以每10ms回传回电脑
端，提供更佳精准的容量计算，电流变化时的资料不遗漏，不受资料传输速率影响。
- V/I 取样率 – 50KHz (每20us取样一点)
- 分段积分模式运算：
对 I 积分 – 电容量
对 V x I 积分 – 能量
功能说明
运行模式
- 定电流/定电压/定功率/定电压 - 限电流充放电模式
- 动态任意电流波形充放电模式
- 直流内阻检测模式
- 静置模式
截止条件
- 时间/电量/电压/电流/温度
- 资料收集器通道资料(选配)
- BMS 资料(选配)
保护条件
- 过充电压/过放电压/过电流/过温/过容量/回路电阻保护
- 资料收集器通道资料(选配)
- 侦测电网异常后，主动切断主回路电源，保护安全
- 电压变化量/电流变化量保护
- 变化量保护：防止电池有内短状况发生时，可启动保护
- 变化量保护周期
- CC-CV转态时间
测试纪录
- 每通道测试资料独立
- 通道报表：工步/测试日期/测试时间/一层回圈(Cycle)/二层回圈(Loop)/工步模式/工步时间/工步状态/电压/电流/容量/能源/温度_X/资料收集器通道资料(选配)
- 截止报表：工步/工步号码/状态/工步开始时间/工步模式/截止电压/截止电流/直流内阻/资料收集器通道资料(选配)
无段转载
- 连续充放电无段转换模式，充电转放电无延迟，让使用者可测试电池组的设计极限
- CC转CV充电时，无转换突波，不会伤害到电池
动态反应时间
- 一般模式下(CC/CV/CP/CC-CV)，从最大充电电流切换到最大放电电流所需时间小于50ms(动态模式下所需时间为10ms)
- 电流变化无突波(over shoot)发生，不造成电池损伤
断电复归
具备资料暂存功能，当取样时间为1秒，可储存约60分钟资料具备测试中断复归功能，当市电中断或电脑当机，可选择是否接续前段未完成测试流程，可降低测试中断的损害程度。
温度量测
提供简易方便的温度量测功能，可用于保护条件与截止条件设定。
- 温度量测：每通道具备温度资料量测，范围为0～90℃±2℃
- 每通道可收集最大 4 组温度资料
- 适用于电池组表面与环境温度量测，为过温保护机制

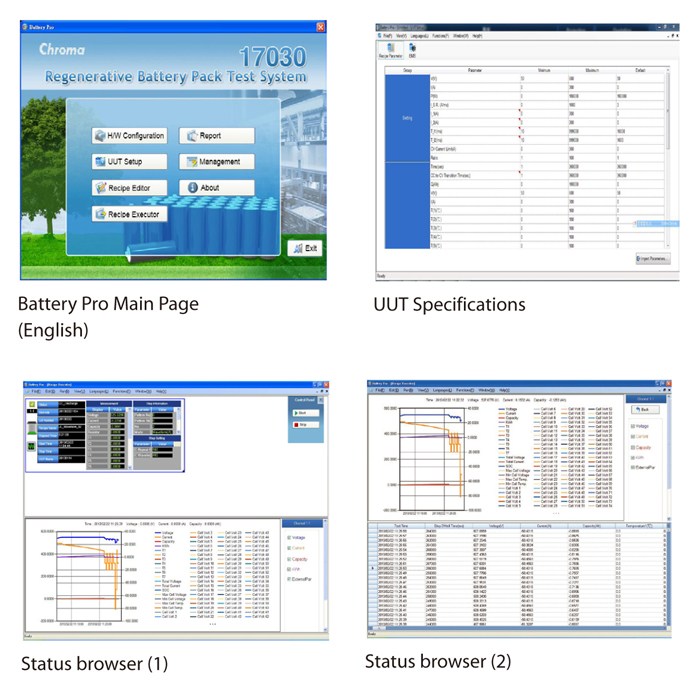

自动测试系统软体平台
友善软体介面
符合二次电池组的各项测试需求，具备高度的稳定性与安全性，并具备断电资料保存回复功能， 防范任何资料遗漏的可能性。
- 友善介面：支援多语系，支援繁中／简中／英文三种语言介面
- 即时监控：系统测试状态即时浏览，无须等待，通道资料与系统整合资料可同时浏览
- 图示管理：通道测试状态透过不同图示管理，一目了然，易看易懂易了解，立即对照状态说明，了解测试状态
- 使用权限设定：可设定使用者操作权限，方便管理
- 故障纪录追踪：独立纪录通道异常状态

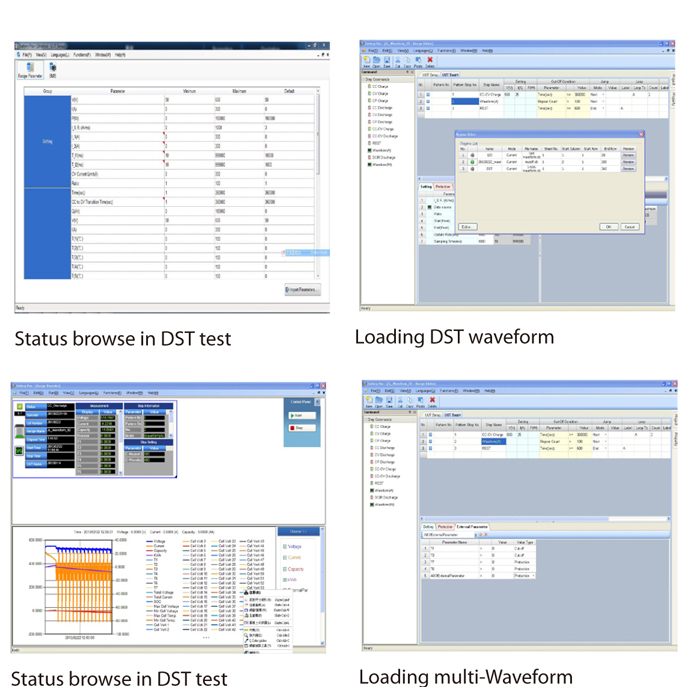

工步编辑
人性化测设程式编程可编辑各种充放电条件
- 可编辑255个充放电条件；具备双层回圈功能(Cycle & Loop)，每层可设定9999个回圈；可编辑动态充放电波形
- 可编辑各种充放电条件(定电压／定电流／定功率／定电压-限电流／动态电流／直流内阻)
- 截止条件：时间(秒)／电量(Ah)／电压(V)／电流(A)／温度(℃)
- 条件完成动作：下一步／结束／跳要到某一步／静置
报表精灵和统计报告
- 可自定义报表格式，可产出PDF、CSV、XLS档案格式，具备报表绘图功能
- 可产出通道报表与截止报表
- 报表分析功能: 使用者可自行决定X与Y轴的参数，产出符合需求的测试报表，不需透过文书软体产出报表。可产出寿命测试报表 (Life-cycle report)、容 量- 电压比对报表(Q-V report)，充放电测试报表(V/I/T-time report)等。报表分析功能：使用者可自行决定X与Y轴的参数，产出符合需求的测试报表，使 用者不需透过文书软体产出报表
整合服务

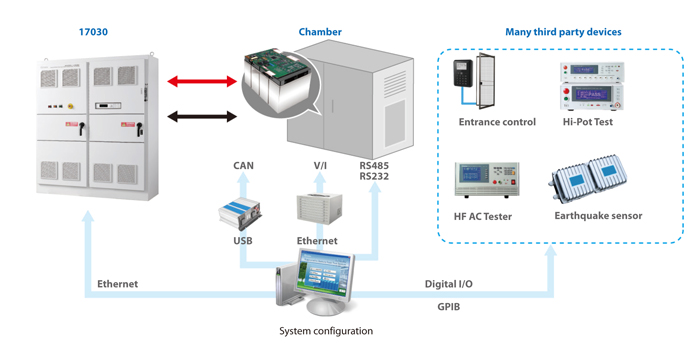

软体整合
整合外部设备以达到使用者的测试目的，提高方便性(Option)。
- 透过软体可整合恒温恒湿箱，配合充放电测试做同步设定条件
- 透过数位IO介面或GPIB介面，可搭配外部仪器设备进行整合

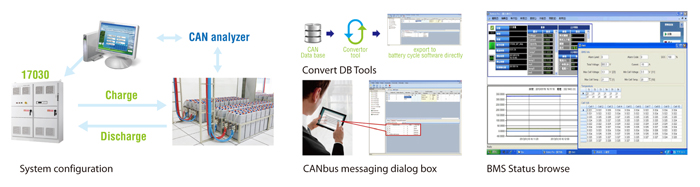

透过软体可整合通讯介面装置，在充放电过程中，读取多组的电池管理系统(BMS)的资料，其条件可转成保 护启动条件或截止条件。
- 使用者自行键入所需要的讯息资讯
- 可透过Chroma 转换程式，直接转换业界常用的讯息资讯

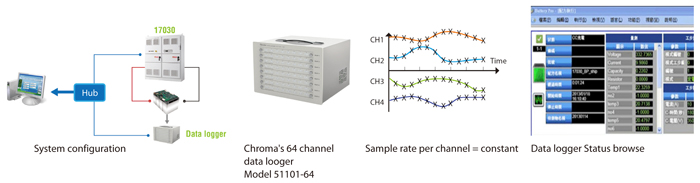

透过软体可整合资料收集器，在充放电过程中，读取多组的电压与温度纪录，其条件可转成保护启动条件或截止条件。
固定的资料撷取速度可在大数量通道量测上显的更为重要，Chroma 51101-64温度/多功能记录器的总频宽可以是其他厂牌的好几倍，不会因为 撷取速度太慢而失真，错失短时间内关键的变化
