产品名称: 能源回收式电池模组测试系统17020
品  牌: Chroma
产品型号: 17020
产品简介:

Chroma 17020系统是专门为二次电池组测试而开 发的高精密设备,适合用于电池组续航力试验、 产品进出货检验、设计验证研究、电池组生产线 上容量学习(Learning)与测试等用途。

详细说明

主要特色:
  • 电池放电能量回收功能,省电、环保、低热能产出,效率85%
  • 具备并联功能,可依照使用者更大电流的需求并联最多到60个通道

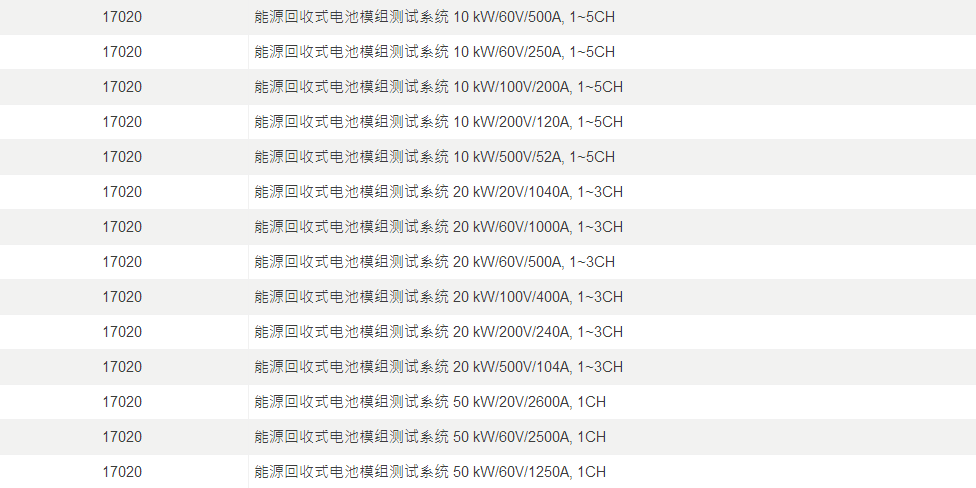

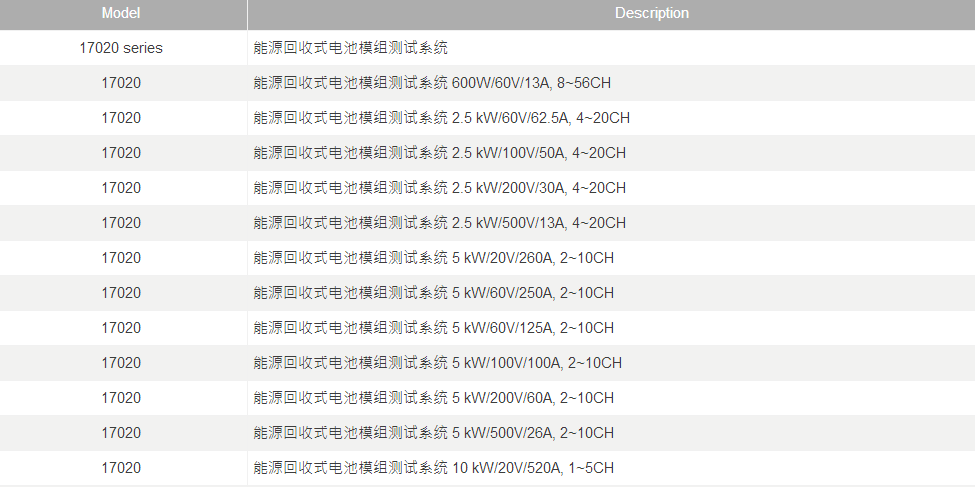

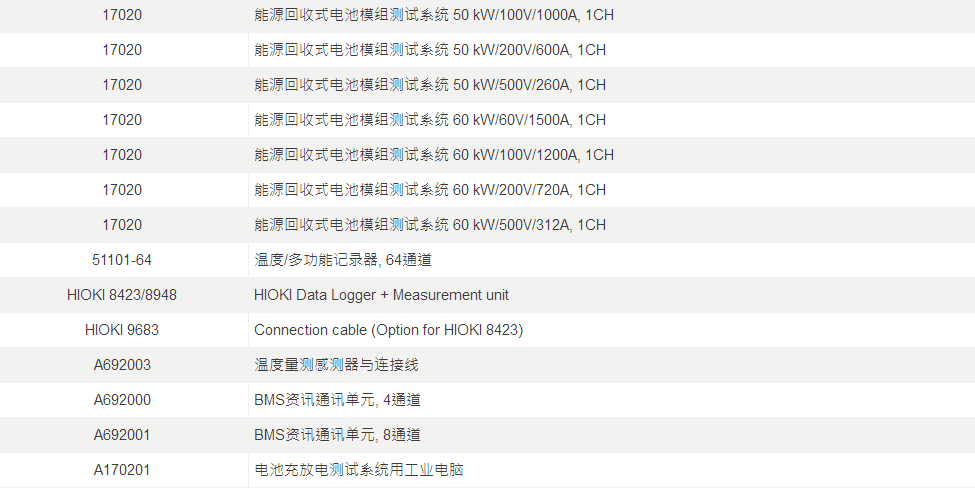

  • 操作模式:定电流/定电压/定功率放电 - 每通道功率600W,1.25kW,2.5kW,5kW,10kW,20kW,30kW,50kW,60kW - 电压20V,60V,100V,200V,500V模组 - 最大电流2600A(并联)
  • 模拟动态电流充放电功能
  • 高精准度电流电压量测
  • 快速充电与放电间电流切换,平顺不中断
  • 充放电模式转换时(CC-CV-CP),电流平顺无突波
  • 报表资料分析功能
  • 支援断电资料复归功能
  • 独立通道保护功能

应用领域
  • 电动车电池模组
  • 电动机车动力电池
  • 电动自行车电池
  • UPS电池
  • 储能电池
  • 电动工具电池
  • 启动电瓶
  • 铅酸电池

Chroma 17020系统是专门为二次电池组测试而开发的高精密设备,适合用于电池组续航力试验、产品进出货检验、设计验证研究、电池组生产线上容量学习(Learning)与测试等用途。

鉴于能源议题,绿能产品在生产时应该使用符合环保观念的生产方式;传统的设备以热能的方式处理,放电能量虚耗成热能,又需要更多的空调设施,让设备降温。Chroma 17020系统采用可回收能源设计架构,将电池组放电产生的电能回收到市电或直接转移到需要充电的电池组,解决放电时能量虚耗的问题,除了为使用者带来庞大的经济效应,也解决作业空间热处理不易的问题,并符合环保需求。

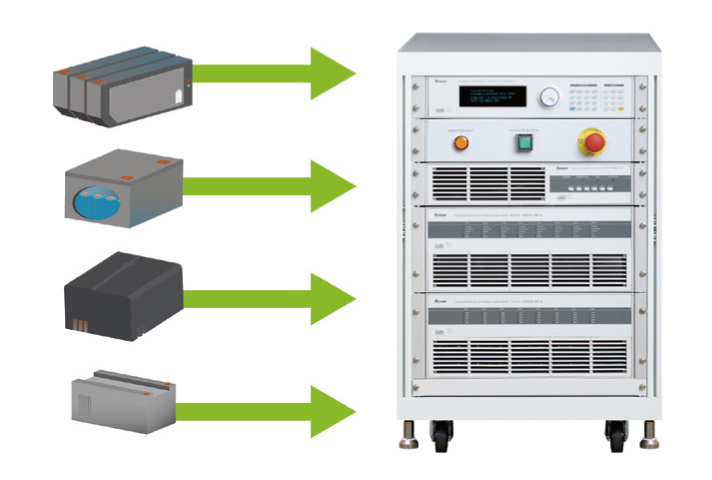

Chroma 17020系统具备独立多通道的设计架构,可支援多组的不同特性的电池组充放电测试,可完全独立操作。另外,通道具备可并联功能,使用者可以依照电池组产品的规格,简单的调整设备的并联状态,增加了使用者使用设备上的弹性,使用者可依据待测物的测试需求数量与规格作配置,不必因为产品些许的差异而购买多种规格设备,可达到设备高利用率。

Chroma 17020系统搭配Battery pro软体,具备弹性的编程功能,可进行各通道完全独立测试,符合电池组高客制与多样化的需求。

具备无接缝式充放电转换功能,可快速的进行充放电切换,编程中设定模拟快速充放电模式,可模拟可种电池实际使用状态。

高精准度的输出与量测规格保障测试品质,适用于需要可靠数据的检测。例如:电池进料检验、电池管理系统测试、电池组续航力测试等。应用的范围包含电动车厂进行的不同的电池模组效能测试、电池模组厂进行的不同电池芯效能测试、电池芯厂进行不同电池原料效能测试,应用领域横跨产业的上中下游。

针对电池测试做了多项安全设计,测试过程有过电压、过电流、等异常检出功能,保障测试过程安全;资料保存机制,当遇到电脑异常与瞬时断电异常可将资料保存于记忆体不遗失并记录中断状态,重新启动后可选择继续测试。

系统功能
  • 工况模拟测试
  • 动力电池组产线容量学习测试
  • 循环寿命检测
  • 电池组一致性测试
  • 直流内阻测试
  • 电池组续航力测试
  • 电池组电压、容量、功率测试
  • 电池组充放电特性测试
  • 电池组可靠度测试
  • 过充、过放承受力测试
  • 温度测试

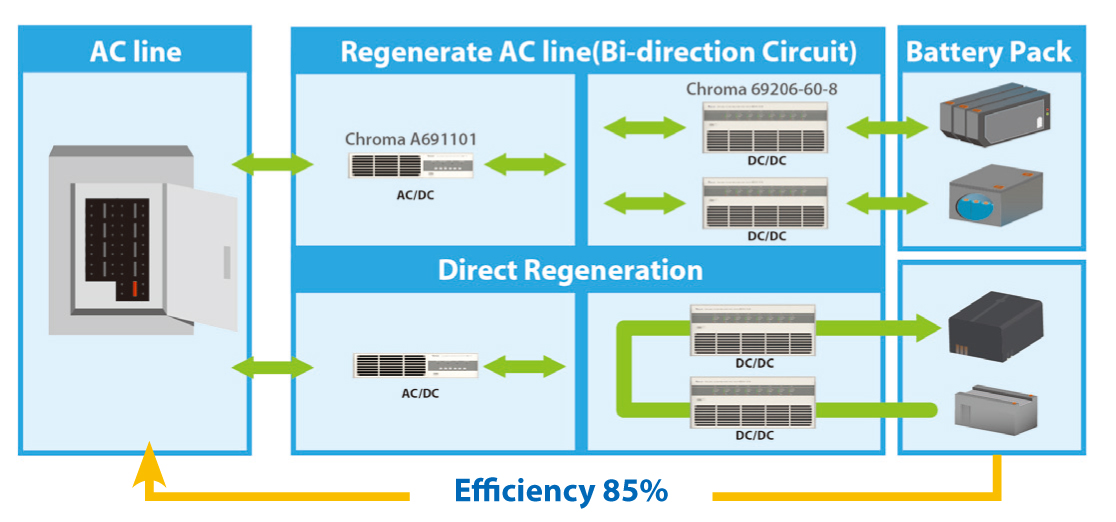

能源回收最佳化利用
  • 电池组放电时的能量回收最佳化利用
- 直接回收: 将放电中的电能转移到需要充电的电池组
- 电网回收: 有多余电能回收到电网

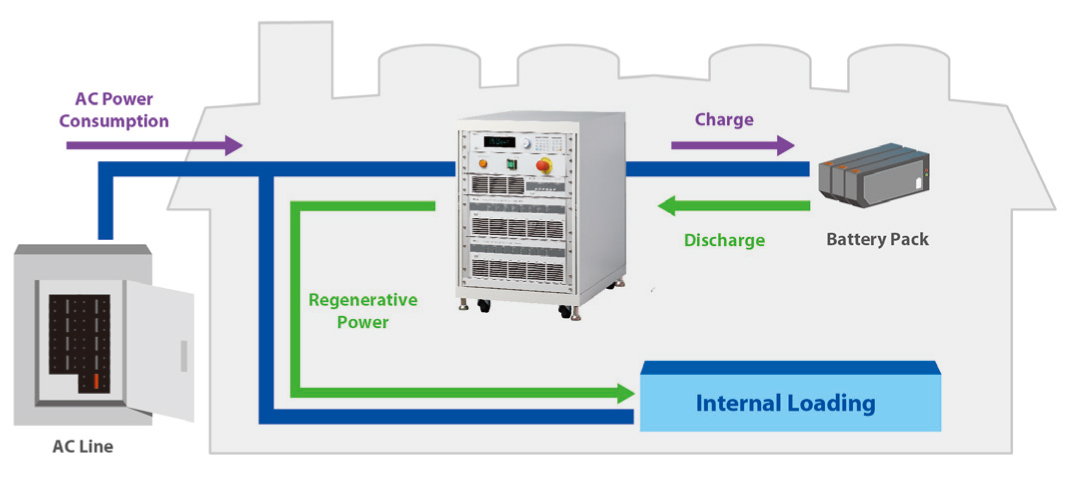

  • 可回收能源设计,不会产生巨大的热能消耗
  • 使用者可节省设备与环境降温的空调费用
  • 设备回馈电网电流总谐波失真低于5%
  • 额定功率下,功率因素大于0.9
  • 回收电能厂内可直接利用
  • 当放电于额定功率20%以上时,回收效率可达约85%

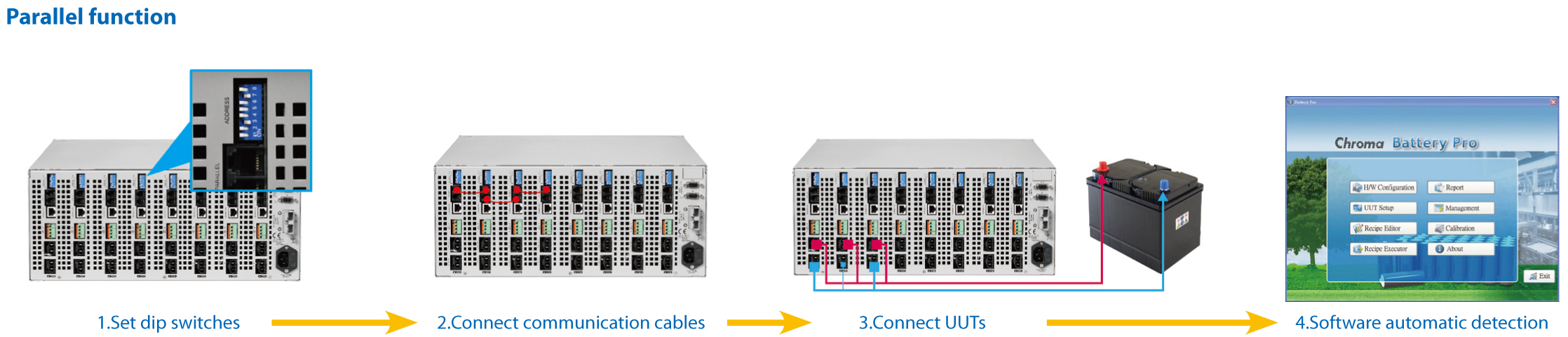

简易的并联控制方式
简易的并联方式,增加使用者应用弹性,最多可并联60通道。
透过并联功能可支援多种不同功率的待测物

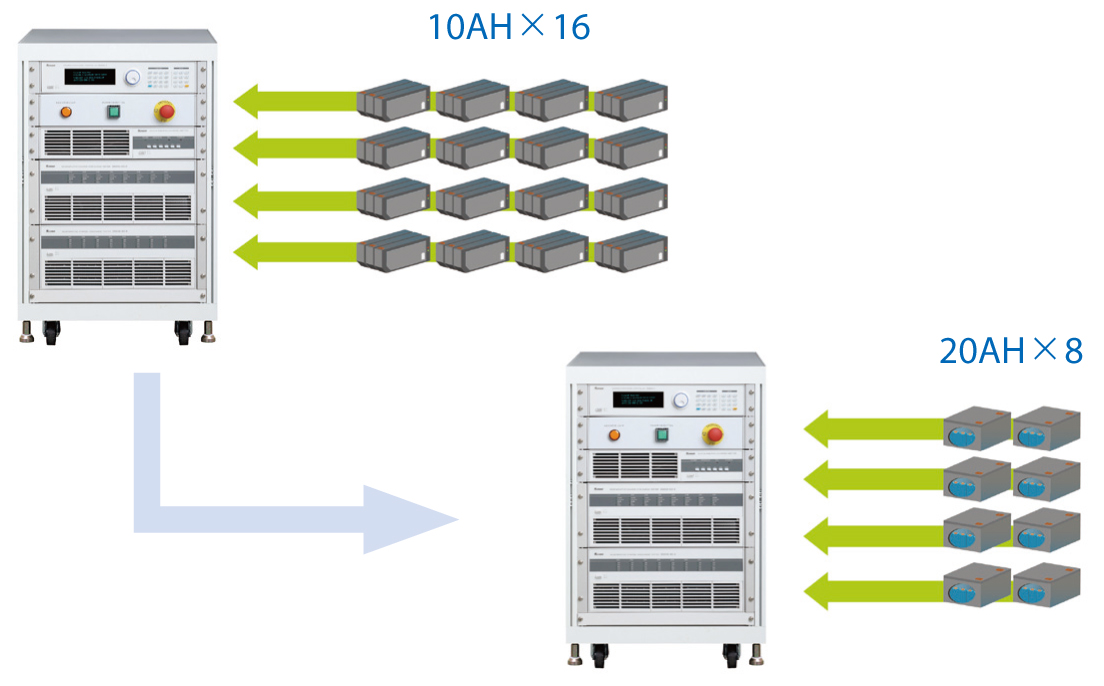

设备透过并联功能即可测试不同容量的待测物,不需要更换设备。 电池模组厂商产品有大容量与小容量多种形式,若购买大功率设备,遇到小容量电池组测试时,量测精度明显不足;使用并联方式测试,电池组测试可 依实际容量来设定通道并联使用,不会有精度不符需求的问题。

工况模拟
电池组的使用方式都是快速与不规格的电流状态,透过工况模拟,电池组 的使用状态才能真实的反应在电池上。
  • 模拟电池实际使用的动态充放电波形,在此动态电流模式下(Waveform),最大放电与最大充电电流切换时间仅需要10ms

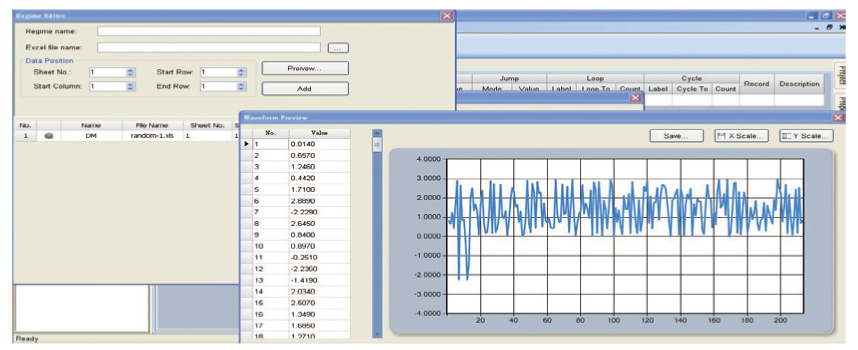

  • 工步可设定读取指定电脑内存放电流波形的Excel档案
  • 每通道可储存720000点, 进行长时间动态测试
  • 时间间隔:10ms~100s

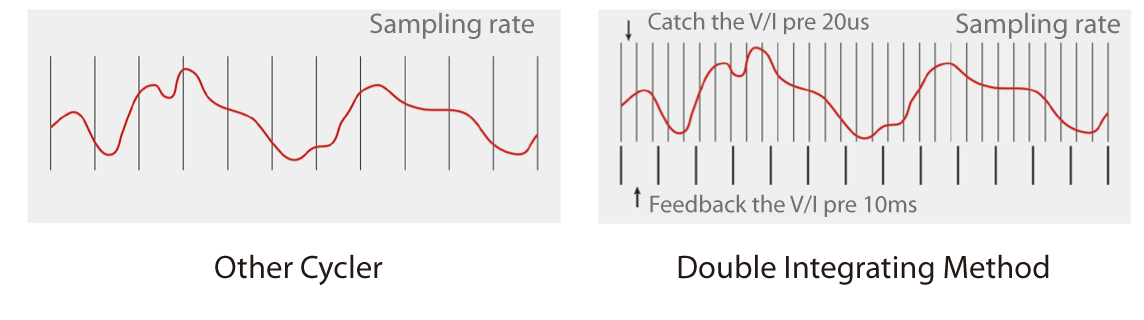

高频取样量测技术(更精准容量测试)

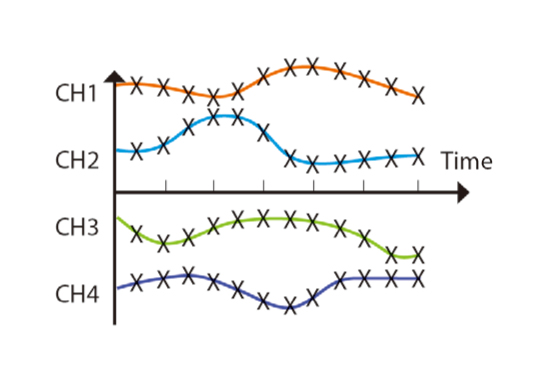

一般电池测试机,使用电脑软件中依据电流值计算电量。因为资料传输技 术有瓶颈,传输的速度有限制,针对动态电流的容量计算,误差就会很 大。Chroma 藉由提高V/I 取样率,并透过两次积分法,提供更佳精准的容 量计算,电流变化时的资料不遗漏,不受资料传输速率影响。

V/I 取样率 – 50KHz (每20us取样一点)
分段积分模式运算
: 对 I 积分 – 电容量
: 对 V x I 积分 – 能量


系统特色
独立通道
  • 每通道独立配方运行
  • 每通道独立资料产出
  • 每通道独立保护监测
  • 每通道独立工步转换

运行模式

  • 定电流/定电压/定功率/定电压 - 限电流充放电模式
  • 动态任意电流波形充放电模式
  • 直流内阻检测模式
  • 静置模式

截止条件

  • 时间/电量/电压/电流/温度
  • 资料收集器通道资料(选配)

保护条件

  • 过充电压/过放电压/过电流/过温/过容量/回路电阻保护
  • 资料收集器通道资料(选配)
  • 侦测电网异常后,主动切断主回路电源,保护安全
  • 电压变化量/电流变化量保护
  • 变化量保护:防止电池有内短状况发生时,可启动保护
  • 变化量保护周期
  • CC-CV转态时间

测试纪录

  • 每通道测试资料独立
  • 通道报表:工步/测试日期/测试时间/一层回圈 (Cycle)/二层回圈(Loop)/ 工步模式/工步时间/工步状态/电压/电流/容量/能源/温度_X/资料收集器 通道资料(选配)
  • 截止报表:工步/工步号码/状态 /工步开始时间/工步模式/截止电压/截止 电流/直流内阻/资料收集器通道资料(选配)


节省空间

能量回收设备不需消耗能量大体积负载与散热空间,空间比他牌约小1/3的尺寸。

无段转载

连续充放电无段转换模式,充电转放电无延迟,让使用者可测试电池组的设计极限
CC转CV充电时,无转换突波,不会伤害到电池
动态反应时间

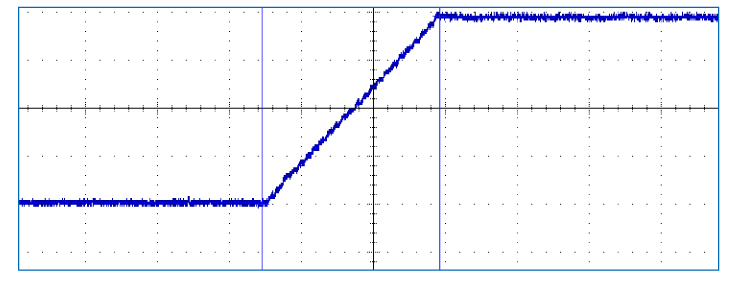

一般模式下(CC/CV/CP/CC-CV),从最大充电电流切换到最大放电电流所需时间小于50ms(动态模式下所需时间为10ms)
电流变化无突波(over shoot)发生,不造成电池损伤
温度量测
提供简易方便的温度量测功能,可用于保护条件与截止条件设定。

温度量测:每通道具备温度资料量测,范围为 0~90℃±2℃

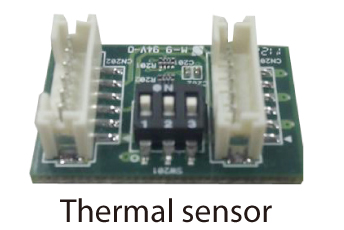

每通道最多可串连四个温度感测器
适用于电池组表面与环境温度量测,为过温保护机制

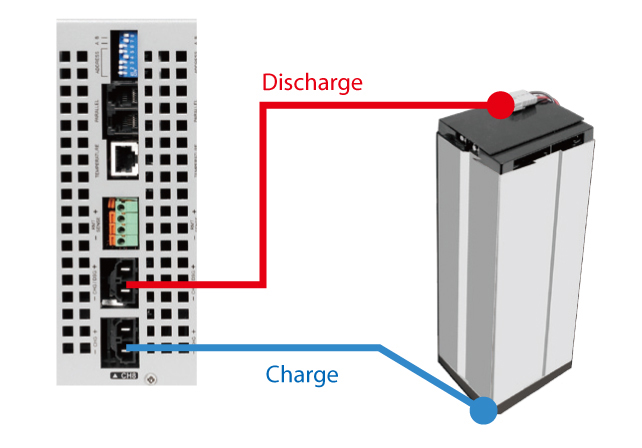

充放电接头可分离
具备单一通道可设定充电与放电接头分离模式,适用于充放电回路各自独立设计的电池组。
断电复归
具备资料暂存功能,当取样时间为1秒,可储存约60分钟资料具备测试中断 复归功能,当市电中断或电脑当机,可选择是否接续前段未完成测试流。

自动测试系统软体平台

Chroma 17020测试系统的软体平台Battery Pro,符合二次电池组的各项测试需求,具备高度的稳定性与安全性,并具备断电资料保存回复功能,防范 任何资料遗漏的可能性。

友善的使用介面

多语系介面:支援繁中/简中/英文三种语言介面
即时监控:系统测试状态即时浏览,无须等待,通道资料与系统整合资料可同时浏览
图示管理:通道测试状态透过不同图示管理,一目了然,易看易懂易了解,立即对照状态说明,了解测试状态
使用权限设定:可设定使用者操作权限,方便管理
故障纪录追踪:独立纪录通道异常状态
工步编辑

可编辑255个充放电条件
具备双层回圈功能(Cycle & Loop),每层可设定9999个回圈
可编辑动态充放电波形
可编辑各种充放电条件(定电压/定电流/定功率/定电压-限电流/动态电流/直流内阻)
截止条件: 时间/电量/电压/电流/温度
条件完成动作: 下一步/结束/跳到某一步/静置
报表精灵和统计报告

可自定义报表格式
可产出 PDF、CSV、XLS 档案格式
具备报表绘图功能
报表分析功能: 使用者可自行决定X与Y轴的参数,产出符合需求的测试报表,不需透过文书软体产出报表
可产出通道报表与截止报表
可产出寿命测试报表 (Life-cycle report)、容量- 电压比对报表(Q-V report),充放电测试报表(V/I/T-time report)等
系统整合

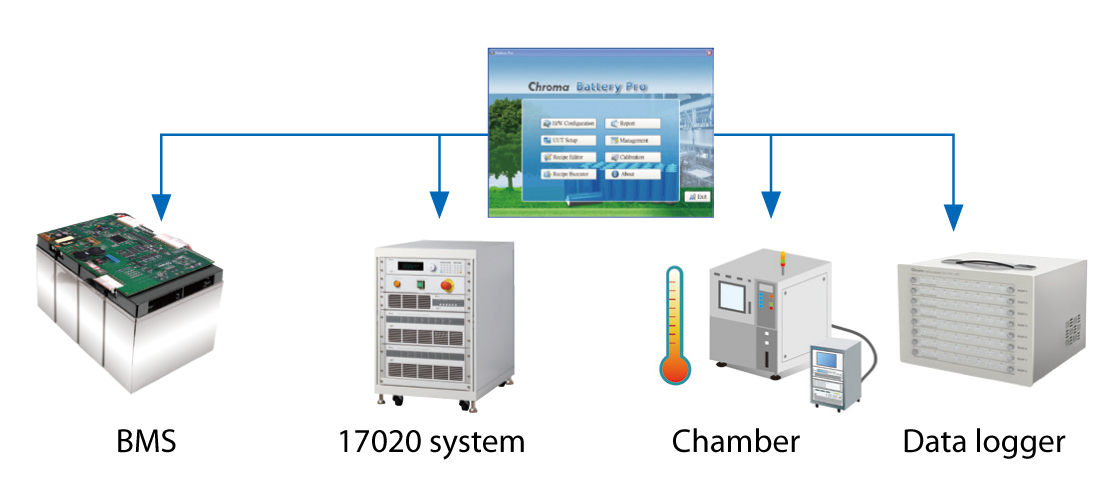

透过软体可整合恒温恒湿箱,配合充放电测试做同步设定条件
透过软体可整合资料收集器,在充放电过程中,读取多组的电压与
温度纪录,其条件可转成保护启动条件或截止条件
透过软体可整合通讯介面装置,在充放电过程中,读取多组的电池管理系统(BMS)的数据,其条件可转成保 护启动条件或截止条件
温度多功能记录器Model 51101-64,可量测电压与温度

Chroma资料记录器:
固定的通道资料撷取速度
单一通道资料撷取率 = 定值
最小取样时间:200ms

高性能硬体设备

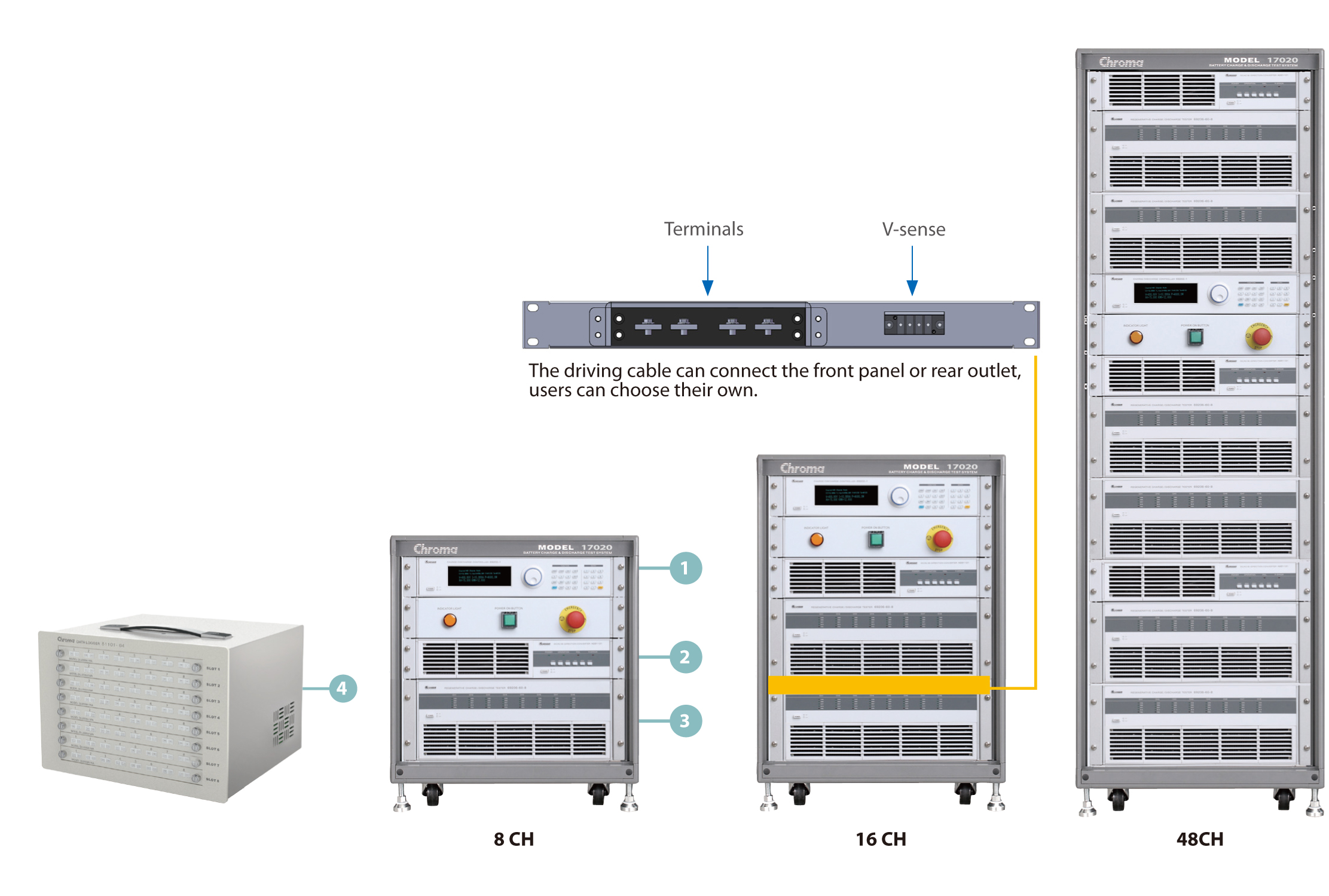

可依照使用者需求,调整不同的系统配置,可以扩充通道数目,最多可同时控制60个通道。
电池充放电控制器: Model 69200-1
交直流双向转换器: Model A691101
可回收充放电测试仪: Model 69200系列
温度/多功能记录器(选购): Model 51101-64
 *可依需求支援其他设备

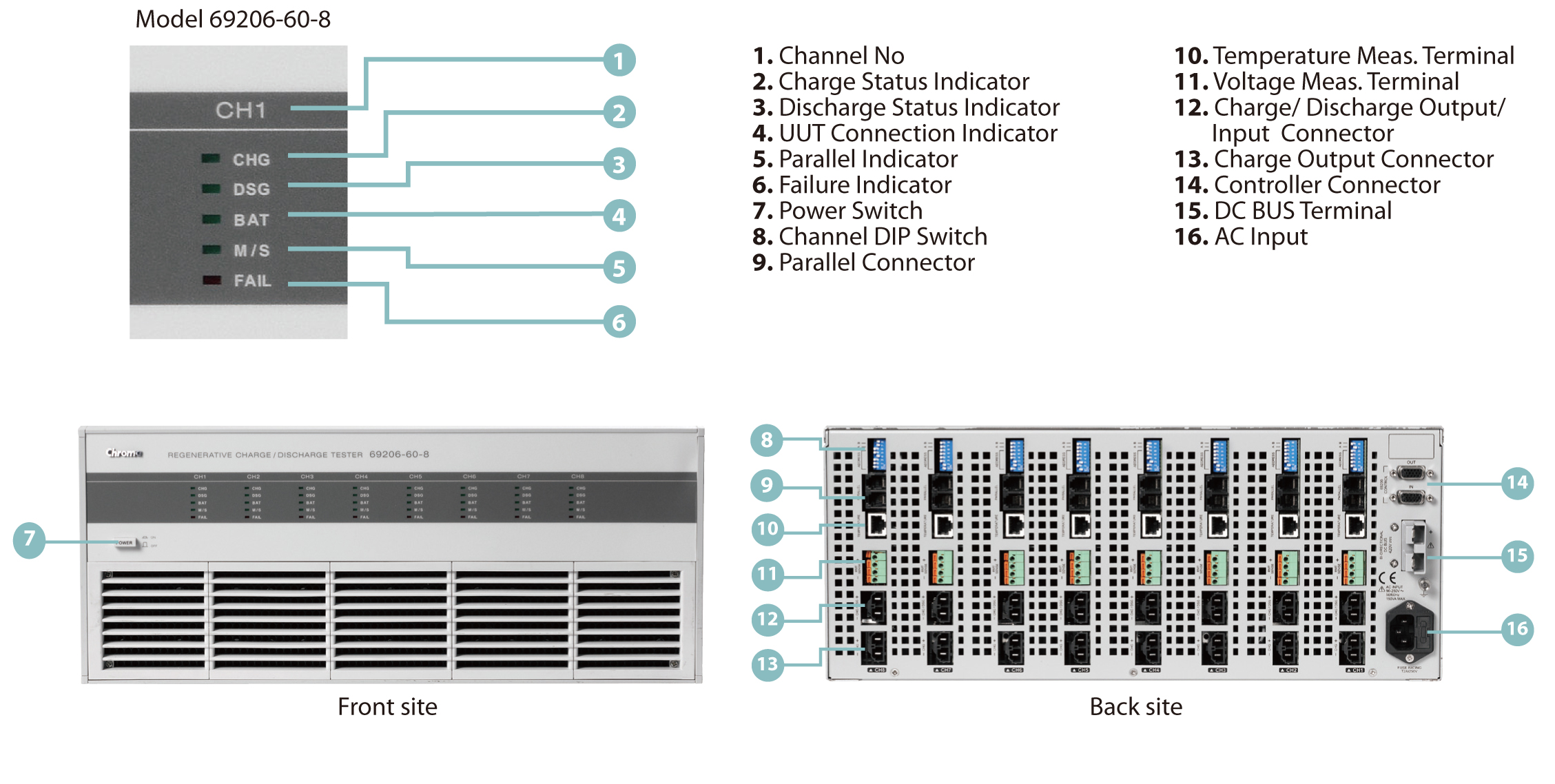

可回收充放电测试仪面板说明

1. 通道标示
2. 充电状态指示灯
3. 放电状态指示灯
4. 待测物连接状态指示灯
5. 并联状态指示灯
6. 异常状态指示灯
7. 电源开关
8. 通道定址开关
9. 并联连接接头
10. 温度量测端子
11. 电压量测端子
12. 充电/放电输出入连接器
13. 充电输出连接器
14. 控制器通讯介面连接器
15. DC BUS端子
16. AC输入端子
