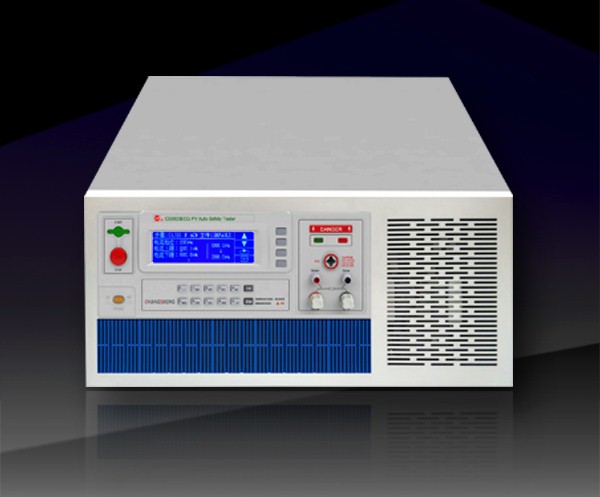

光伏安规综合测试仪+直流接地电阻CS9923ECG
 点击放大 |
|
详细说明
| 型号 | CS9923ECG | CS9923ECG-1 | ||
| ACW | 输出电压 | 范围 | 0.500kV～10.00kV | 0.500kV～10.00kV |
| 精度 | ±（1.5％读值+5V） | ±（1.5％读值+5V） | ||
| 分辨率 | 1V | 1V | ||
| 输出功率 | 200VA（10.00kV/20mA） | |||
| 额定电流 | 20mA | 20mA | ||
| 输出波形 | 正弦波 | 正弦波 | ||
| 输出波形失真度 | ≤5%（空载或纯阻性负载） | ≤5%（空载或纯阻性负载） | ||
| 波峰因数 | 1.3～1.5 | 1.3～1.5 | ||
| 输出信号类型 | DDS+线性功放驱动输出 | DDS+线性功放驱动输出 | ||
| 测试时间 | 0.3s～999.9s，0=连续测试 | 0.3s～999.9s，0=连续测试 | ||
| 电弧侦测 | 0~9，0为关 | 0~9，0为关 | ||
|
DCW |
输出电压 | 范围 | 0.500kV～10.00kV | 0.500kV～10.00kV |
| 精度 | ±（1.5％读值+5V） | ±（1.5％读值+5V） | ||
| 分辨率 | 1V | 1V | ||
| 输出功率 | 100W（10.00kV/10mA） | 100W（10.00kV/10mA） | ||
| 额定电流 | 10mA | 10mA | ||
| 纹波系数 | ≤5%（10kV/10mA） | ≤5%（10kV/10mA） | ||
| 放电时间 | ≤200ms | ≤200ms | ||
| 测试时间 | 0.3s～999.9s，0=连续测试 | 0.3s～999.9s，0=连续测试 | ||
| IR | 输出电压 | 范围 | 0.500kV -2.500kV | 0.500kV-5.000kV |
| 精度 | ±（1.5％读值+5V） | ±（1.5％读值+5V） | ||
| 分辨率 | 1V | 1V | ||
| 上限设定值 | 50.00GΩ | 50.00GΩ | ||
| 下限设定值 | 50.00GΩ | 50.00GΩ | ||
| 下限设定值 | 5MΩ | 5MΩ | ||
| 测试时间 | 0.0s，0.3s～999.9s 0=连续测试 | 0.0s，0.3s～999.9s 0=连续测试 | ||
| 自动切换档位 | 可设置为开、关 | 可设置为开、关 | ||
| 放电时间 | ≤200ms | ≤200ms | ||
| GR | 输出电流 | 范围 | （5.0~60.0）A | （5.0~60.0）A |
| 精度 | ±（1.5％读值+0.1A） | ±（1.5％读值+0.1A） | ||
| 分辨率 | 0.1A | 0.1A | ||
| 电阻下限设定 | 0~电阻上限值 | 0~电阻上限值 | ||
| 测试时间 | 0.3s～999.9s，0=连续测试 | 0.3s～999.9s，0=连续测试 | ||
