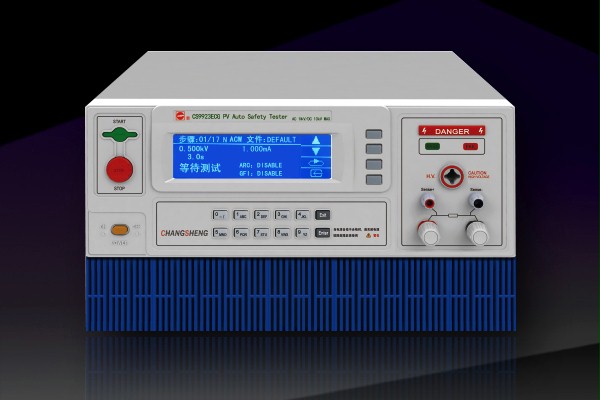

光伏耐压绝缘测试仪CS9923CG
 点击放大 |
|
详细说明
| 型号 | CS9923CG | CS9923DG | ||
|
ACW |
输出电压 | 范围 | 0.500kV～10.00kV | |
| 精度 | ±（1.5％读值+5V） | |||
| 分辨率 | 1V | |||
| 输出功率 | 100VA（5.000kV/20mA） | |||
| 额定电流 | 20mA | |||
| 输出波形 | 正弦波 | |||
| 输出波形失真度 | ≤5%（空载或纯阻性负载） | |||
| 波峰因数 | 1.3～1.5 | |||
| 输出信号类型 | DDS+线性功放驱动输出 | |||
| 测试时间 | 0.3s～999.9s，0=连续测试 | |||
| 电弧侦测 | 0~9，0为关 | |||
|
DCW |
输出电压 | 范围 | 0.500kV～10.00kV | |
| 精度 | ±（1.5％读值+5V） | |||
| 分辨率 | 1V | |||
| 输出功率 | 60W（6.000kV/10mA） | |||
| 额定电流 | 10mA | |||
| 纹波系数 | ≤5%（6kV/10mA） | |||
| 放电时间 | ≤200ms | |||
| 测试时间 | 0.3s～999.9s，0=连续测试 | |||
|
IR |
输出电压 | 范围 | 0.500kV -1.000kV | 0.500kV-2.500kV |
| 精度 | ±（1.5％读值+5V） | |||
| 分辨率 | 1V | |||
| 上限设定值 | 50GΩ | |||
| 下限设定值 | 49.999GΩ | |||
| 下限设定值 | 1MΩ | |||
| 测试时间 | 0.0s，0.3s～999.9s 0=连续测试 | |||
| 自动切换档位 | 可设置为开、关 | |||
| 放电时间 | ≤200ms | |||
|
GR |
输出电流 | 范围 | （5.0~40.0）A | （5.0~60.0）A |
| 精度 | ±（1.5％读值+0.1A） | |||
| 分辨率 | 0.1A | |||
| 电阻下限设定 | 0~电阻上限值 | |||
| 测试时间 | 0.3s～999.9s，0=连续测试 | |||
