油介质损耗自动测试仪


点击放大

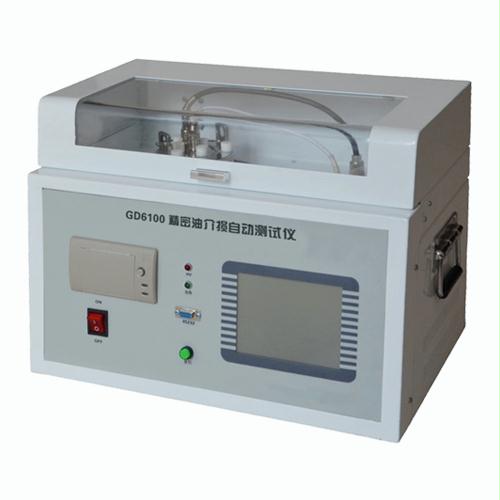

产品名称: 油介质损耗自动测试仪
品  牌: 瑞徽电子
产品型号: GD6100
产品简介:

GD6100精密油介质损耗测试仪是用于绝缘油等液体绝缘物质的介质损耗测试的高精密仪器。

详细说明

精密油介质损耗自动测试仪

一、产品介绍

GD6100精密油介质损耗测试仪是用于绝缘油等液体绝缘物质的介质损耗测试的高精密仪器。一体化结构,内部集成了介质损耗油杯、温控仪、温度传感器、介质损耗测试电桥、交流试验电源、标准电容器等主要部件。加热部分采用高频感应加热方式,油杯与加热体非接触、加热均匀、速度快、控制方便。交流试验电源采用AC-DC-AC转换方式,避免电压及频率波动对介质损耗测试准确性影响。内部标准电容器为SF6充气三极式电容,该电容的介质损耗及电容量不受环境温度,湿度等影响,保证仪器长时间使用后仍然精度一致。仪器内部采用全数字技术,全部智能自动化测量,配备了大屏幕液晶显示,全中文菜单,每一步都有中文提示,测量结果可以打印输出。产品符合标准GB5654-85要求。

二、技术参数

1

使用条件

-15℃40℃           RH80%

2



AC 220V±10%        频率无限制

3

交流高压输出

400V∽2200V ±2%   每隔100V    50VA

4

直流高压输出

200V∽600V ±2%

5

温控感应炉

最大功率500W

6

温度控制范围

<100℃

7

温度控制误差

±0.5℃

8

温度测量分辨率

0.1℃

9

控温时间

室温到90℃            小于20min

10

测量范围

tgδ

C x

R

无限制

15PF-300PF

10M-20T

11

分辨率

△ tgδ

△ Cx

△ Rx

0.001%

0.01pF

0.01

12



△ tgδ

△ Cx

△ Rx

±(读数*0.5%+0.020%)

±(读数*0.5%+0.5PF)

±读数 *  10%

13

相对介电常数

εr

根据Cx自动计算,精度同Cx

14

体积电阻率

ρ

根据Rx自动计算,精度同Rx

15

外形尺寸

450L×310W×360H

16



18Kg
